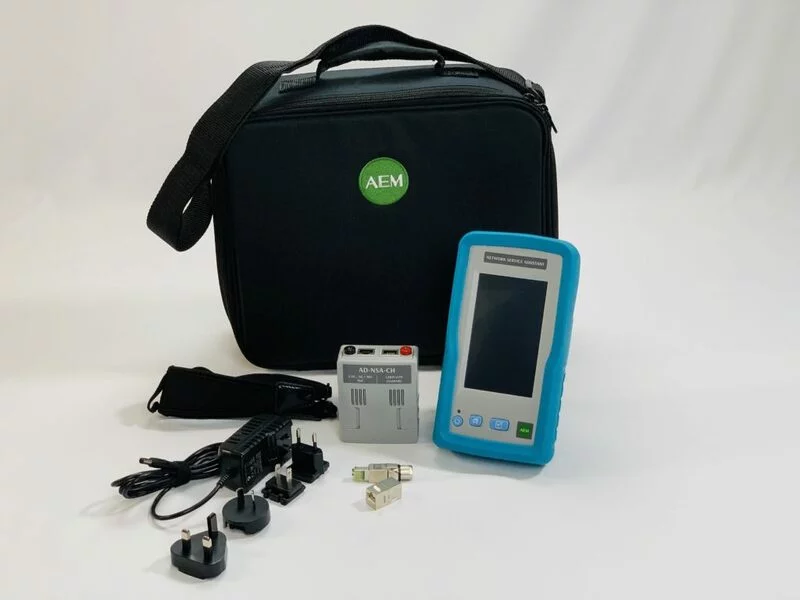

Комплект NSA-K30

Комплект для витой пары

K30 поддерживает тестирование каналов на основе витой пары, нагрузочное тестирование PoE для 802.3 af/at/bt, UPoE, тестирование скорости мультигигабитного соединения до 10GigE, сетевое и беспроводное подключение.

Для тестирования беспроводной сети требуется дополнительный двухдиапазонный USB-адаптер Wi-Fi Edimax EW-7822ULC. Адаптер Edimax зависит от региона и приобретается отдельно.

NSA - комплексное решение для поддержки СКС.

Network Service Assistant - это переворот на рынке сетевых тестеров

Рынок приборов для тестирования и диагностики локальных сетей насыщен массой самых разнообразных тестеров под различные задачи. Условно такие приборы можно разделить на четыре сегмента по выполняемым задачам: сертификация, квалификация, верификация, диагностика сетевых подключений. Четких границ между сегментами нет. Как правило, выпускаются приборы с функциями относящимися к одному, двум перечисленным сегментам.

Network Service Assistant (NSA) первый тестер обладающий возможностями от самых простых (дешевых) до самых сложных (дорогих) приборов. При этом цена NSA находится в пределах стоимости недорогого кабельного тестера.

• Тестирование медных линий до 6А категории
• Измерение параметров медных линий

• Измерение параметров медных линий

• Рефлектометрия NEXT и возвратных потерь

• Тестирование однопарного Ethernet

• Тестирование многомодовых ВОЛС

• Тестирование одномодовых ВОЛС

• Тестирование РоЕ с проведением нагрузочных испытаний.
• Квалификация Ethernet каналов 10/100 Мб, 1/2.5/5/10 Гб

• Оценка скорости Ethernet каналов 2.5/5/10 Гб с подключенной нагрузкой PoE

• Сетевые тесты: ping, подключение к IP, VLAN, обнаружение устройств в сегменте

• WiFi диагностика

• ПО для обработки результатов измерений TestDataPro

• 2 года гарантия


Больше, чем квалификация. В NSA это почти сертификация.

Квалификационные тестеры, по определению, предназначены для подтверждения пропускной способности линии. Есть требуемая пропускная способность, определяемая приложениями и оборудованием и надо понять, обеспечит ли ее канал. Если да, то всё хорошо, вопрос исчерпан. Если же нет, то на логичный вопрос «почему», квалифицирующий тестер ответа не даёт.
Основное преимущество тестера NSA в том, что он производит одностороннее тестирование медного кабеля на соответствие стандарту ANSI/TIA-1152-A категорий CAT3–CAT6A
Это не сертификация, поскольку тест односторонний, но зато достаточно полное измерение ключевых параметров кабеля, дающее представление о состоянии канала.



Измеряемые параметры:

• Схема разводки. Поиск обрывов, КЗ, расщеплённых пар
• Длина

• Задержка распространения

• Перекос задержки

• Сопротивление петли по постоянному току

• Вносимые потери

• Возвратные потери

• NEXT

• PSNEXT

• ACRF

• PSACRF


Тестирование PoE

NSA измеряет фактическую мощность на стороне устройства

Самый простой и очевидный путь проверки PoE – это опрос коммутатора. Именно этим путём и идут большинство квалифицирующих тестеров: связываются в коммутатором, либо инжектором и получают всю необходимую информацию, а именно, напряжение и зарезервированную на порту мощность. Но, при этом не учитывается, что между коммутатором и тестером есть ещё, собственно, тестируемый кабель. Поэтому, если на выходе коммутатора всё нормально, то что будет происходить на разъёме потребителя – это ещё вопрос.
При тестировании PoE, NSA поступает более корректно: помимо опроса коммутатора, прибор подключает к линии нагрузку и измеряет напряжение и мощность непосредственно на разъёме питаемого устройства. То есть, то, что показывает NSA – это не обещанная коммутатором, а фактическая измеренная мощность.

Сетевое тестирование и Wi-Fi

Функции сетевого тестера теперь в кабельном

Будучи прибором, предназначенным для комплексного обслуживания СКС, NSA способен проводить некоторые испытания, относящиеся к сетевому тестированию. В рамках этой группы тестов NSA способен осуществлять:

• Пинг
• Трассировка

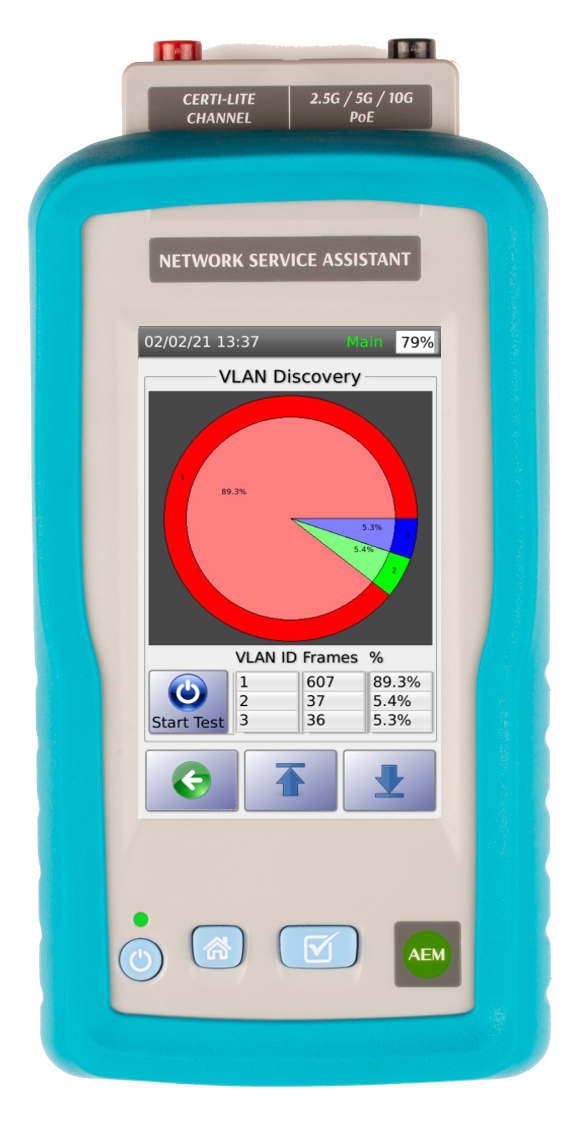

• Определение VLAN
• Получение информации о коммутаторе
• Список устройств в сети
• Генератор трафика
• Подключение к беспроводной сети
• Измерение уровня сигнала точки доступа
• Список доступных точек доступа

Квалификация мультигигабитных каналов

1 / 2,5 / 5 / 10GBASE-T

Помимо измерение параметров кабеля, NSA способен проверить кабельную линию на соответствие высокопроизводительным стандартам Ethernet, включая 1 / 2,5 / 5 / 10GBASE-T.
Оценка отношения сигнал-шум (SNR) через количество ошибок в Ethernet-пакетах обеспечивает быстрый и объективный анализ производительности канала в условиях сетевой нагрузки. Функция автотестирования NSA — это самый простой способ убедиться, что кабельное соединение будет поддерживать желаемую скорость сети.
