Генератор РЧ сигналов RIGOL DSG3030-IQ

Артикул: m-122307

Характеристики

Внесен в ГосРеестр

—

Нет

Тип прибора

—

Высокочастотный

Количество каналов

—

Мин. частота (кГц)

—

Макс. частота (ГГц)

—

Все характеристики

Цена по запросу

Уточняйте наличие

Нашли дешевле?

Хочу в подарок

Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

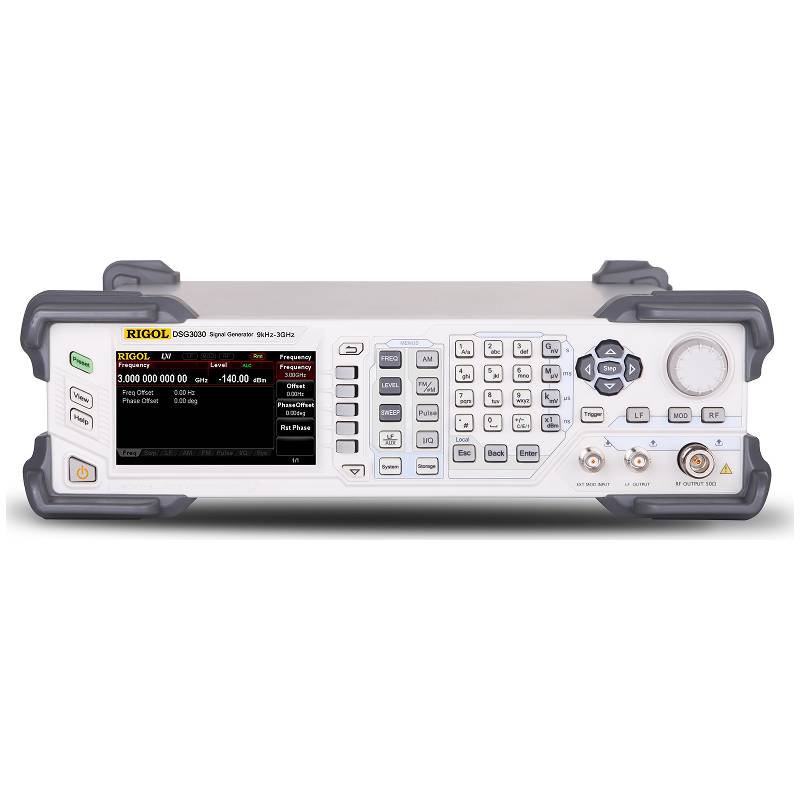

Генератор радиочастотных сигналов RIGOL DSG3030-IQ представляет собой мощный инструмент для специалистов, работающих в области радиосвязи, тестирования компонентов и разработки современных коммуникационных систем. Благодаря широкому диапазону частот от 9 кГц до 3 ГГц, этот прибор способен охватить как низкочастотные, так и микроволновые задачи, обеспечивая гибкость при проведении испытаний различного уровня сложности.

Одним из ключевых преимуществ DSG3030-IQ является его высокая точность установки амплитуды, не превышающая 0,5 дБ. Это позволяет проводить точные измерения и минимизировать погрешности в условиях лабораторных и промышленных испытаний. Динамический диапазон выходного сигнала от -130 до +13 дБм расширяет возможности работы с различными типами оборудования, включая чувствительные приемники и мощные усилители.

Прибор демонстрирует исключительные характеристики по фазовому шуму: менее -110 дБн/Гц при смещении 20 кГц и до -120 дБн/Гц от опорного генератора, что особенно важно при моделировании систем, требующих высокой стабильности и чистоты сигнала. Встроенный опорный генератор с частотой 10 МГц обеспечивает надежную синхронизацию, а 1 Гб встроенной памяти дает достаточно пространства для хранения пользовательских конфигураций и сигналов.

Благодаря встроенным интерфейсам USB, LAN и GPIB, а также поддержке протокола SCPI, генератор легко интегрируется в автоматизированные системы тестирования и управления. Удобный цветной TFT-дисплей диагональю 4,3 дюйма с разрешением 480x272 делает процесс настройки интуитивно понятным. Поддержка различных режимов модуляции, включая амплитудную, частотную, фазовую, импульсную и I/Q модуляции, расширяет спектр применения устройства — от базовых лабораторных задач до сложных задач в области цифровой радиосвязи.

Внесен в ГосРеестр	Нет
Тип прибора	Высокочастотный
Количество каналов	1
Мин. частота (кГц)	9
Макс. частота (ГГц)	3
Товар аналог	Rigol DSG3065B-IQ Генератор сигналов
Фазовый шум	-120 дБн/Гц
Опорный генератор	±1×10⁻⁶
Выходной импеданс	50 Ом
Диагональ дисплея, дюйм	4,3"
Интерфейс	USB, LAN, GPIB
Выходной уровень	-130 … 13 дБм
Питание	100-240 В
Тип дисплея	Цветной ЖК
Разрешение дисплея	480 x 272
Гарантия, (мес)	36

Оставить отзыв

У данного товара нет отзывов. Станьте первым, кто оставил отзыв об этом товаре!

Генератор сигналов
Шнур питания
Краткое руководство

Частотные характеристики
Диапазон частот	9 кГц ~ 3 ГГц
Разрешение	0,01 Гц
Скорость переключения	<10 мс (типичное)
Фазовый сдвиг	настраиваемый, с шагом 0,01°
Частотные диапазоны
Частотные диапазоны	Значение частоты		N
12345678	f ≤ 23,4375 МГц23,4375 МГц < f ≤46,875 МГц46,875 МГц < f ≤ 93,75 МГц93,75 МГц < f ≤ 187,5 МГц187,5 МГц< f ≤ 375 МГц75 МГц< f ≤ 750 МГц750 МГц< f ≤ 1500 МГц1500 МГц < f ≤ 3000 МГц		10,031250,066250,1250,250,512
Внутренний источник опорной частоты
Частота опорного генератора	10 МГц
Температурная стабильность (0°С ~ 50°С)	<0,5 ppm <5 ppb (с опцией OCXO-A08)
Старение	<1 ppm / год <30 ppb / год (с опцией OCXO-A08)
Выход внутреннего опорного генератора	Частота: 10 МГцУровень: +8 дБ (типичное)Выходной импеданс : 50 Ом (номинальное)
Вход для внешнего опорного генератора	Частота: 10 МГцУровень: 0дБ ...+10 дБ (типичное)Входной импеданс : 50 Ом (номинальное)Максимальная девиация : ±5 ppm
Свипирование по частоте
Рабочие режимы	пошаговое, по списку
Режим	одиночное, непрерывное
Диапазон	полный
Форма	треугольник, пила
Шаг изменения	линейный, логарифмический
Количество точек	пошаговое: 2...65535по списку: 1...6001
Временной диапазон	20 мс...100 с
Запуск	Авто, ручной, внешний, по шине (GPIB, USB, LAN)
Спектральный состав
Гармонические искажения (CW режим, 1 МГц < f ≤ 3 ГГц, уровень ≤+13 дБм)		< -30 дБн
Субгармонические искажения (CW режим, f ≤ 3 ГГц)		< -65 дБн;< -80 дБн (типичное)
Негармонические искажения (CW режим, уровень >-10дБм, отстройка >10 кГц)	f ≤ 1,5 ГГц	< -64 дБн;< -70 дБн (типичное)
	1,5 ГГц < f ≤ 3 ГГц	< -58 дБн;< -64 дБн (типичное)
Собственный фазовый шум (CW режим, измер.диапазон 1 Гц, отстройка 20 кГц)	f = 100 МГц	< -120 дБн/Гц (типичное)
	f = 1 ГГц	< -108 дБн/Гц;< -110 дБн/Гц (типичное)
	f = 3 ГГц	< -102 дБн/Гц;< -104 дБн/Гц (типичное)
Общие искажения (CW режим, RMS f= 1ГГц)	0,3 кГц...3 кГц	< 5 Гц скз, <1 кГц скз (типичное)
	0,03 кГц...20 кГц	< 30 Гц скз, <8 Гц скз (типичное)
Уровень
Диапазон установки
Максимальный выходной уровень	9 кГц ≤ f < 100 кГц	Нормированное значение	Устанавливаемое значение
		+7 дБм	+10 дБм
	100 кГц ≤ f < 1 МГц	+13 дБм	+15 дБм
	1 МГц ≤ f < 3 ГГц	+13 дБм	+25 дБм
Минимальный выходной уровень	9 кГц ≤ f < 100 кГц	-110 дБм	-120 дБм
	100 кГц < f ≤3 ГГц	-130 дБм	-140 дБм
Абсолютная неопределенность
Погрешность установки уровня	9 кГц ≤ f < 100 кГц	+13 ~ -60 дБм	-60 ~ -110 дБм	-110 ~ -130 дБм
		≤0,5 дБ (тип.)	≤0,7 дБ (тип.)
	100 кГц < f ≤3 ГГц	≤0,7 дБ≤0,5 дБ (тип.)	≤0,9 дБ )≤0,5 дБ (тип.)	≤0,7 дБ (тип.)
КСВН		≤1,8 (типичное)
Установка уровня		< 5 %
Время установки (ALC=on, частота фиксирована, 20°С ~ 30°С)		≤5 мс (типичное)
Непрерывный режим настройки уровня (ATT-фиксирован, ALC=on, уровень -110 дБм...+13 дБм)		>20 дБ (типичное)
Обратная мощность
Макс. обратная мощность	50 В DC - макс. напряжение постоянного тока10 Вт (1 МГц < f ≤ 3 ГГц)
Свипирование по апмлитуде
Рабочие режимы	пошаговое, по списку
Режим	одиночное, непрерывное
Диапазон	полный уровень
Форма	треугольник, пила
Шаг изменения	линейный, логарифмический
Количество точек	пошаговое: 2...65535по списку: 1...6001
Временной диапазон	20 мс...100 с
Запуск	Авто, ручной, внешний, по шине (GPIB, USB, LAN)
Внутренний модуляционный генератор (LF)
Формы сигнала	синус, меандр, треугольник, пила, свипирование (синус)
Частотный диапазон	синус, свипирование (синус): 0,1 Гц ~ 1 МГцмеандр: 0,1 Гц ~ 20 кГцтреугольник, пила: 0,1 Гц ~ 100 кГц
Разрешение	0,01Гц
Выходное напряжение	диапазон установки : 1 мВ ~ 3 Вразрешение : 1 мВ
Свипирование (синус)	режим: Однократный, непрерывныйвремя: 1 мс ~ 1000 сформа: треугольник, пилазапуск: Авто, ручной, внешний, по шине (GPIB, USB, LAN)
Выходной импеданс	50 Ом (номинал)
Модуляция
Амплитудная модуляция (АМ)
Источник	внутренний, внешний, внутренний + внешний
Глубина	0 % ~ 100 %
Разрешение	0,1 %
Погрешность установки глубины АМ (fмод = 1 кГц)	<4 %уст.значения + 1 %
Искажения АМ (fмод = 1 кГц, глубина<30%, уровень=0дБм)	<3 % (типичное)
Неравномерность АЧХ	< 3 дБ (номинал.)
Частотная модуляция (ЧМ)
Источник	внутренний, внешний, внутренний + внешний
Девиация	N x 1 МГц (номинал.)
Разрешение	<0,1 % девиации или 1 Гц, что больше
Погрешность установки (fмод = 1 кГц, внутренний режим)	<2 %уст.значения + 20 Гц
Искажения ЧМ (fмод = 1 кГц, девиация = Nx50 кГц)	<2 % (типичное)
Неравномерность АЧХ (10 Гц ~ 100 кГц)	< 3 дБ (номинал.)
Фазовая модуляция (ФМ)
Источник	внутренний, внешний, внутренний + внешний
Макс.девиация	3 рад (f≤23,4375 МГц) N x 5 рад (f>23,4375 МГц)
Разрешение	<0,1 % девиации или 0,01 рад, что больше
Погрешность установки (fмод = 1 кГц, внутренний режим)	<4 %уст.значения + 0,1 рад
Общие гармонические искажения ФМ (fмод = 1 кГц, девиация = 5 рад)	<1 % (типичное)
Неравномерность АЧХ (10 Гц ~ 100 кГц)	< 3 дБ (номинальное)
Импульсная модуляция
Источник	внутренний, внешний
Диапазон включения/выключения	>80 дБ (25 МГц≤ f <3 ГГц)
Время нарстания/спада (10% / 90%)	<50 нс, 10 нс (типичное)
Частота повторения импульсов	DC ~ 1 МГц
Импульсный генератор
Режим	одиночный импульс, двойной импульс, генератор паттернов (опция PUG-DSG3000)
Период	Диапазон: 40 нс ~170 сРазрешение: 10 нс
Длительность	Диапазон: 10 нс ~ (170 с ~ 10 нс)Разрешение: 10 нс
Задержка запуска	Диапазон: 10 нс ~170 сРазрешение: 10 нс
Двойной импульс	Диапазон: 20 нс ~ (170 с ~ 20 нс)Разрешение : 10 нс
Запуск	Авто, внешний запуск, внешний строб, ручной, по шине (GPIB, USB, LAN)
Генератор паттернов (опция PUG-DSG3000)
Импульсный генератор паттернов	Количество импульсов : 1 ~ 2047Временной диапазон : 20 нс ~170 сПовторение паттернов : 1 ~ 256
I/Q модуляция (опция IQ-DSG3000)
Источник модуляции	внутренний, внешний
Полоса (RF)	Внешняя модуляция		Внутренняя модуляция
	Полоса (I или Q): до 60 МГц (номинал.)		Полоса (I или Q): до 30 МГц (номинал.)
	RF (I + Q): до 120 МГц (номинал.)		RF (I + Q): до 60 МГц (номинал.)
Подавление несущей	Диапазон несущей50 МГц≤ f ≤3 ГГц: ≥ 40 дБн (типичное)
Подавление боковой полосы	Полоса модуляции:до ±10 МГц: ≥ 40 дБн (типичное)
Внешние входы I/Q	КСВН: <1,5Полное значение на входе: 0,5 Вскз (I+Q)скз
Внутренняя модуляция
EVM	16QAM, root cosine фильр (α=0,22), 4 Мвыб/с
	50 МГц≤ f ≤3 ГГц (уровень ≤ 4 дБм)		≤0,7%скз (типичное)
	QPSK, root cosine фильр (α=0,22), 4 Мвыб/с
	50 МГц≤ f ≤3 ГГц (уровень ≤ 4 дБм)		≤0,7%скз (типичное)
Внешняя модуляция
EVM	CDMA2000/1xEV-D0,1.2288 Mcpc, частота 800 ~ 900 МГц, 1800 ~ 1900 МГц, уровень ≤ 4 дБм		≤1,2%, ≤0,8% (типичное)
ACPR			≥ 70 дБ
Генератор I/Q огибающей (опция IQ-DSG3000)
Выходной импеданс	50 Ом (номинал.)
Выходное напряжение	Диапазон установки	0,1 Вп-п ~1,5 Вп-п
	Разрешение	1 мВ
АЧХ неравномерность (@1 МГц)	≤10 МГц	< 0,5 дБ (номинал.)
	≤30 МГц	< 1,0 дБ (номинал.)
I/Q дисбаланс	Магнитуда	< 0,1 дБ (номинал.) ≤10 МГц< 0,2 дБ (номинал.) ≤30 МГц
	Нелинейность фазы	200 пс (номинал.) ≤10 МГц500 пс (номинал.) ≤30 МГц
SFDR	Синус (≤30 МГц)	> 50 дБ (номинал.)
Память формы сигнала	Длина памяти	1 Мвыб ~ 16 Мвыб с шагом 1 выборка
	Разрешение	14 бит
	Время загрузки 1 Мвыб.	<10 c (номинал.)
	Энергонезависимая память	1 Гб
Дискретизация	Диапазон	1 кГц ~50 МГц
	Разрешение	0,01 Гц
Запуск	Режим запуска	Авто, ручной, внешний, по шине (GPIB, USB, LAN)
	Внешний запуск с задержкой
	Диапазон установки	0 ~ (2E16-1)
	Разрешение	1
	Запрет внешнего запуска
	Диапазон установки	0 ~ (2E16-1)
	Разрешение	1
	Длительность импульса	> 20 нс (номинал.)
Входы и выходы
Разъемы на передней панели
RF выход	Импеданс	50 Ом (номинал.)
	Разъем	N "мама"
Вход сигнала внешней модуляции	Импеданс	50 Ом (номинал.)
	Разъем	BNC "мама"
Выход внутреннего модуляционного генератора	Импеданс	50 Ом (номинал.)
	Разъем	BNC "мама"
Разъемы на задней панели
Вход внешнего запуска	Импеданс	1 кОм (номинал.)
	Разъем	N "мама"
	Уровень запуска	5 В TTL
Выход сигнала достоверности	Выходное напряжение	0 В / 3,3 В (номинал.)
	Разъем	BNC "мама"
Выход свипирования	Выходное напряжение	0 ~ 10 В (номинал.)
	Разъем	BNC "мама"
Вход или выход импульса	Импеданс	50 Ом (номинал.)
	Выходное напряжение	0 В / 3,3 В (номинал.)
Вход для внешнего опорного генератора (10 МГц)	Импеданс	50 Ом (номинал.)
	Разъем	BNC "мама"
Выход опорного генератора (10 МГц)	Импеданс	50 Ом (номинал.)
	Разъем	BNC "мама"
Вход/Выход генератора I/Q огибающей (опция IQ-DSG3000)	Импеданс	50 Ом (номинал.)
	Разъем	BNC "мама"

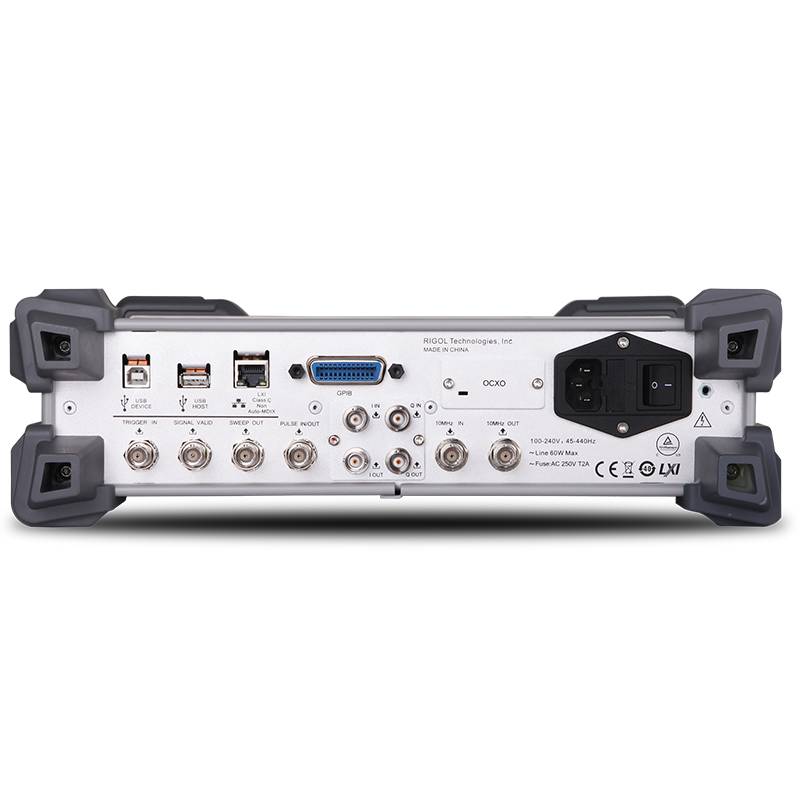

Интерфейсы на задней панели
USB-host	Разъем	тип А
	Протокол	Версия 2.0
USB-device	Разъем	тип B
	Протокол	BNC "мама"
LAN	LXI	10/100 Base, RJ-45
GPIB (IEC/IEEE)		IEEE-488.2
Общие данные
Дисплей	Тип: ЖК TFTРазрешение: 480 x 272Размер: 4,3"
Память	Запоминающее устройство (внутреннее): Flash энергонезависимая, USB диск не поддерживаетсяОбъем памяти (внутреннего устройства): 1 Гб
Питание	Напряжение AC:100 В ~ 240 ВЧастота AC: 45 Гц ~ 440 ГцПотребляемая мощность (со всеми опциями): 50 Вт (типичное), максимально 60 Вт
Рабочие условия	Температура: 0°С ~ 50°С
	Относительная влажность	≤ 95% (0°С ~ 30°С)≤ 75% (30°С ~ 40°С)
Габаритные размеры	364 мм х 112 мм х 420 мм
Масса	без опции IQ-DSG3000: 6,4 кгс опцией IQ-DSG3000: 6,7 кг

Компания RIGOL TECHNOLOGIES, Co Ltd специализируется на разработке и производстве контрольно-измерительного оборудования и является одной из самых динамично развивающихся китайских компаний в этой области.
