ГОСРЕЕСТР
Артикул:
m-108898
Характеристики
Внесен в ГосРеестр
—
Да
Тип прибора
—
Настольный
Номер записи в ГосРеестре СИ
—
57319-14
Количество каналов
—
3
Мин. частота (Гц)
—
0.001
Все характеристики
331 430 руб.
/шт Достаточно
Нашли дешевле?
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

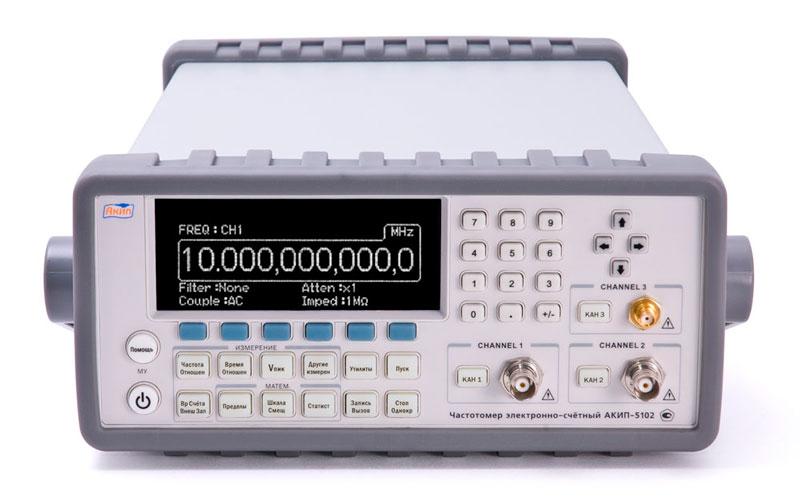

Частотомер АКИП-5102 — это прибор, предназначенный для измерения частоты электрических сигналов. Он является одним из самых популярных и надёжных частотомеров на рынке.
Основные характеристики и функции:
- Диапазон измеряемых частот: от 0,01 Гц до 200 МГц. Это позволяет использовать частотомер для широкого спектра задач, включая измерение частоты в радиоэлектронных устройствах, системах связи и других областях.
- Точность измерения: ±0,005 % (от измеренного значения). Это обеспечивает высокую точность измерений, что особенно важно при работе с высокочастотными сигналами.
- Режимы работы: частотомер может работать в режиме измерения частоты, периода, отношения частот и счёта импульсов. Это делает его универсальным инструментом для различных задач.
- Встроенный генератор сигналов: частотомер имеет встроенный генератор сигналов, который позволяет проводить калибровку и проверку работоспособности прибора.
- Интерфейс: частотомер оснащён удобным интерфейсом, который обеспечивает лёгкость в использовании и настройке прибора.
Частотомер АКИП-5102 обладает рядом преимуществ, которые делают его незаменимым инструментом для профессионалов. К ним относятся:
- Высокая точность измерения.
- Широкий диапазон измеряемых частот.
- Универсальность применения.
- Простота использования.
- Надёжность и долговечность.
Благодаря этим преимуществам, частотомер АКИП-5102 широко используется в различных областях, таких как:
- Радиоэлектроника.
- Системы связи.
- Производство электроники.
- Научно-исследовательские лаборатории.
- Образовательные учреждения.
В целом, частотомер АКИП-5102 является надёжным и точным прибором, который может быть использован для решения широкого спектра задач. Его универсальность, простота использования и высокая точность делают его популярным выбором среди профессионалов.
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Настольный |
|
Номер записи в ГосРеестре СИ
|
57319-14 |
|
Количество каналов
|
3 |
|
Мин. частота (Гц)
|
0.001 |
|
Макс. частота (ГГц)
|
6 |
|
Частотный диапазон
|
1 мГц ... 6 ГГц |
|
Опорный генератор
|
±1×10⁻⁶ |
|
Входной импеданс
|
1 МОм / 50 Ом |
|
Минимальная чувствительность
|
20 мВскз |
|
Интерфейс
|
USB, LAN |
|
Питание
|
216-264 В |
|
Гарантия, (мес)
|
12 |
|
Функции
|
Частота, Период, Временные интервалы, Длительность импульса, Фазовый сдвиг, Коэффициент заполнения, Отношение частот, Счёт импульсов, Пиковое напряжение |
- Частотомер АКИП-5102
- Шнур питания
- Кабель USB
- Инструкция по эксплуатации на CD
| Каналы 1, 2 | |
| Связь по входу | DC или AC (50 Ом, 1 МОм) |
| Входная емкость | 24 пФ (ATTx1,1 МОм), 15 пФ (ATTx10,1 МОм) |
| Диапазон частот | 1 мГц … 400 МГц (DC), 30 Гц … 400 МГц (1 МОм), 200 кГц … 400 МГц (50 Ом) |
| Допуск на ЧМ | 25% |
| Чувствительность |
20 мВскз … 5 В ac+dc (1 мГц – 225 МГц) 30 мВскз … 5 В ac+dc (225 МГц – 400 МГц), от 75 мВскз с опциональными входами 80 мВпик-пик … 10 Впик-пик (длит. импульсов от 1,5 до 10 нс) 50 мВпик-пик … 10 Впик-пик (длит. импульсов больше 10 нс), от 150 мВпик-пик с опциональными входами |
| Входной уровень | |
| Защита по входу |
12 Вскз (DC – 400 МГц, 50 Ом) 350 В dc+ас пиковое (0 – 3,5 кГц, 1 МОм) 350 В dc+ас пиковое (0 – 3,5 кГц, 1 МОм) 350 В dc+ас пиковое (3,5 кГц – 100 кГц, 1 МОм) 12 Вскз (100 кГц – 400 МГц, 1 МОм) |
| Аттенюатор | X10 – для режима измерения напряжения и триггера |
| Канал 3 | |
| Диапазон частот | 375 МГц … 6 ГГц |
| Входное сопротивление | 50 МОм |
| Чувствительность | От -21 дБм до +15 дБм |
| Защита по входу | +25 дБм, до 12 В dc |
| Погрешность | |
| Погрешность опорного генератора (стандартная) | ± 2х10-6 |
| Измерительные функции | |
| Временные интервалы между каналами 1 и 2 | -0,5 нс … 105 с, разрешение 40 пс |
| Длительность импульса в канале 2 | 0,5 нс … 105 с, разрешение 40 пс |
| Фазовый сдвиг | -180° … +360° |
| Время нарастания | 2 нс … 105 с, разрешение 40 пс |
| Скважность импульсов | 0 … 1, длительность импульсов >1 нс |
| Счет импульсов | 0 … 1015 |
| Пиковое напряжение | -5,1 В … +5,1 В, разрешение 2,5 мВ |
| Дисплей | |
| Разрешение по частоте | 12 разрядов (время счета – секунда) |
| Разрядность индикатора | Максимально 12 |
| Общие данные | |
| Интерфейс | USB, LAN, GPIB |
| Память | 20 профилей настроек (запись/вызов) |
| Напряжение питания | 100 / 240 В (50 / 60 Гц); 100 В / 127 В (400 Гц) |
| Габаритные размеры | 210 х 85 х 350 мм |
| Масса | 3,2 кг |
Под этой торговой маркой у различных зарубежных производителей из Европы, Азии и Америки АО ПриСТ заказывает изготовление средств измерений.
